Q41F46型衬氟手动球阀PN10~PN16

Q41F46 型衬氟手动球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

产品说明

Q41F46 型衬氟手动球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

产品特点

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟",以外其它任何强腐蚀性质 ;2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护 ;3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性; 4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏; 5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修;

执行标准

1.设计标准:GB12237 ;2.结构长度:GB12221;3. 法兰标准:JB/T79-94 GB9113.1-26。;4.检验试验:JB/T9092-99;

性能参数

Q41F46型衬氟手动球阀PN10~PN16性能参数

型号Q41F46-10Q41F46-16Q41F46-10CQ41F46-16C
工作压力(MPa)1.01.61.01.6
适用温度(℃)-10~150-20~150
适用介质腐蚀性介质
材料阀体铸铁内衬聚四氟乙烯铸钢内衬聚四氟乙烯
球体铸钢外包聚四氟乙烯
密封圈增强聚四氟乙烯聚四氟乙烯
填料聚四氟乙烯

结构连接尺寸

Q41F46型衬氟手动球阀外形结构尺寸
公称通径PN1.6(MPa)主要外形尺寸连接尺寸(mm)参考值重量
DNLDD1D2fbZ-ΦdH1Do
151309565453144-Φ14951404
2014010575553144-Φ14981504.5
2515011585653164-Φ141131505.5
32165135100783184-Φ181301807
40180145110853184-Φ181352009
502001601251003.5204-Φ1814022015
652201801451203.5204-Φ1814528017
802501951601354228-Φ1820532030
1002802151801554248-Φ1823038040
1253202452101854268-Φ1825250060
1503602802402104288-Φ2328360075
2004003352952655308-Φ23325750130
25045040535532053412-Φ26370900210

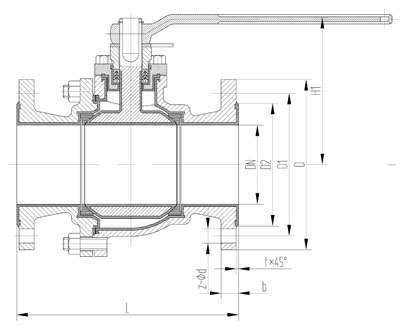

结构尺寸图


安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
