Q611型气动高压球阀

气动高压球阀广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

产品概述

Q611型气动高压球阀是由气动执行机构与高压球阀组成,是一种自动控制和遥控的新型阀门。气动高压球阀广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

零件材质

Q611型气动高压球阀主要零件材质
零件名称材料
阀体、阀盖WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
填料V型PTFE、柔性石墨

结构连接尺寸

Q611型气动高压球阀主要结构连接尺寸
螺纹 G/NPTDNL1BDHH1H2LHL10
1/46692658150321316515032
3/810733258150381616515035
1/215853858150461916515037
3/420964970210572422521047
1″251106070210602622521055
11/4321107670210843822521070
21/2401208490260924225526072
2″501401001203201115033032080

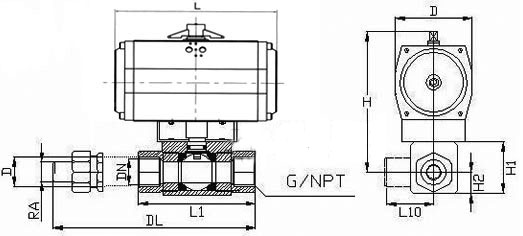

尺寸图


维护

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
