HQ45X微阻球型止回阀

HQ45X微阻球型止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。

产品概述

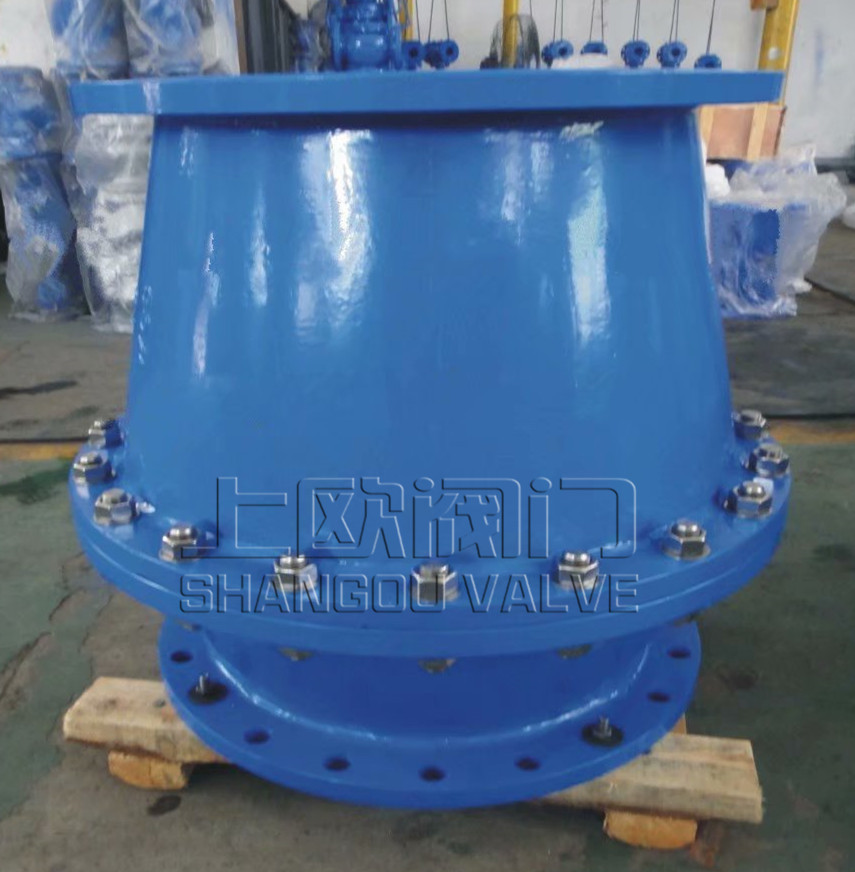

psb (32)_副本_副本.jpg

    HQ45X微阻球型止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减小水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。 本公司生产的球型止回阀型号有:HQ44X/HQ45X。

产品特点

球型止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。

主要技术参数

公称压力:1.0~1.6MPa

公称通经:50~1000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

主要部件材料

零件名称

阀体

阀瓣

阀座

弹簧

材料

铸铁、球铁、铸钢

铸铜、不锈钢

铜、不锈钢

不锈钢

主要技术参数

型号

公称压力(MPA

壳体试验压力(MPA

密封试验压力(MPA

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76

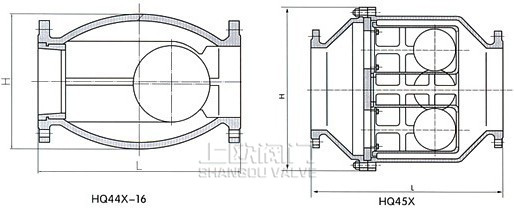

主要外形连接尺寸


DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

203

216

241

292

330

356

495

622

698

781

914

978

978

1295

1448

1600

1760

1900

H

180

210

225

245

280

320

380

450

470

500









H1







510

570

640

715

815

825

980

1155

1260

1350

1660

1700

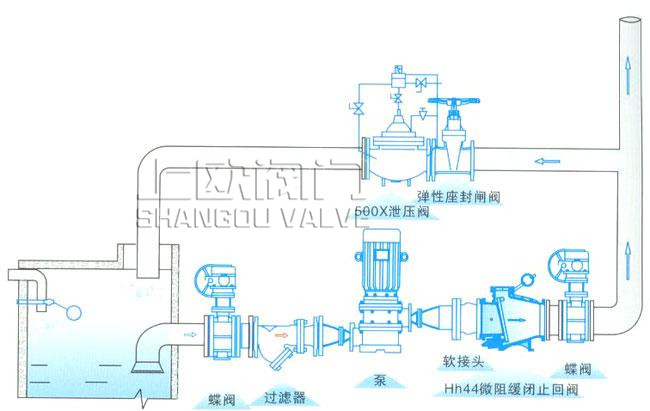

安装示意图
