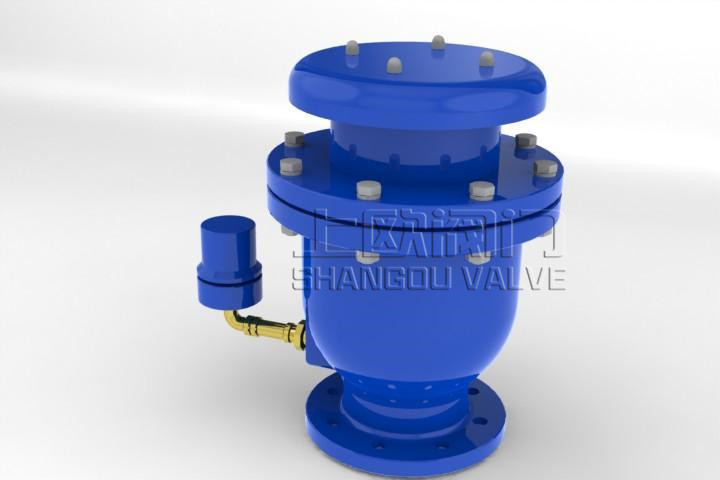

CARX复合式排气阀

CARX复合式排气阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。

CARX复合式排气阀结构及用途

      本阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。

CARX复合式排气阀动作原理

        当管内开始注水时,阀瓣处在开启位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气。当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。

CARX复合式排气阀主要技术参数



型号

公称通径DN(mm)

公称压力PN

(MPa)

试验压力(MPa)

连接形式

适应温度

密封

壳体

CARX-10

25-32

1.0

1.5PN

1.1PN

内螺纹

常温

50-200

1.6

法兰



主要零件材料



零件名称

阀体

阀盖

浮球

杠杆架

杠杆

塞头

材料

铸钢、灰铁、球铁

灰铁、球铁

不锈钢

不锈钢

铝青铜

铝青铜



CARX复合式排气阀每小时排气量表



规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1414

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608

复合式排气阀连接尺寸

公称通径(DN)HLL1
20/25400290180
50480370200
80600420250
100600420250
150750600350
200870670410
