ZMAN气动双座调节阀
ZMAN系列气动簿腴直通双座调节阀采用双导向结构,配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点,可用干苛刻的工作条件。特别适用于阀前后压差较大,泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
概述
ZMAN系列气动簿腴直通双座调节阀采用双导向结构,配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点,可用干苛刻的工作条件。特别适用于阀前后压差较大,泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

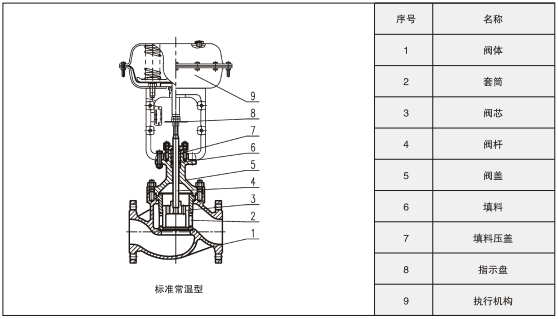

主要零件常用材料
名称 | 材质 |
阀体阀盖 | ZG230-450、ZG0Cr18Ni9 |
阀芯阀座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱 |
填料 | PTFE、柔性石墨 |
波纹管 | 0Cr18Ni9 |
垫片 | 石墨缠绕垫片(V6590)、F4 |
膜盖 | A3、0Cr18Ni9 |
波纹膜片 | 夹增强尼龙织物丁腈橡胶 |
弹簧 | 60Si2Mn |
阀杆推杆 | 0Cr18Ni9、2cr13 |
双座阀主要技术参数
公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
阀座 通径 mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||
额定 kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 1960 | 2560 | ||||||||||||||||||
公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||||||||||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | 130 | ||||||||||||||||||||||||||
薄膜有效面积Ae(cm2) | 280 | 350 | 560 | 900 | 1400 | 活塞式 | ||||||||||||||||||||||||||
信号范围KPa | 20-100、40-200、80-240 | |||||||||||||||||||||||||||||||
气汽源压力MPa | 0.1-0.4 | 0.4-0.7 | ||||||||||||||||||||||||||||||
固有流量特性 | 线性、等百分比、快开 | |||||||||||||||||||||||||||||||
固有可调比 | 50:1 | |||||||||||||||||||||||||||||||
泄漏等级 | 硬密封IV、V级;软密封VI | |||||||||||||||||||||||||||||||
法兰尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准 | |||||||||||||||||||||||||||||||
阀体材质 | WCB、304、316、WC6、钛、镍、哈氏合金、Monel等 | |||||||||||||||||||||||||||||||
阀芯材质 | 304、316、420、钛、镍、哈氏合金、Monel等 | |||||||||||||||||||||||||||||||
工作温度℃ | -40~+230℃(常温)、+230~+450℃(中温)、 +450~+560℃(高温)、-40~-196℃(低温) | |||||||||||||||||||||||||||||||
系列类型 | 常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型 |
主要性能指标
序号 | 项目 | 标准型调整阀 | 高温、低温型调节阀 | ||||
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | ||||
1 | 基本误差(%) | ±5 | ±1 | ±15 | ±4 | ||
2 | 回差<(%) | 3 | 1 | 10 | 3 | ||
3 | 四区<(%) | 3 | 0.4 | 8 | 1 | ||
4 | 始终点偏差 <(%) | 气开 | 始点 | ±2.5 | ±1 | ±6 |
±2.5 |
终点 | ±5 | ±15 | |||||
气关 | 始点 | ±5 | ±15 | ||||
终点 | ±2.5 | ±6 | |||||
5 | 额定行程偏差<(%) | ±2.5 | +2.5 | +6 | +2.5 |
气关式(正作用)金属密封型允许压差表
执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否)阀座直径dn(mm)20253240506580100125150200ZHA-2220-1000.14否0.920.72 带5.504.33 40-2000.25带6.406.14 80-2400.4带6.406.40 ZHA-2320-1000.14否 0.730.580.46 带 4.403.492.77 40-2000.25带 6.244.943.92 80-2400.4带 6.406.406.40 ZHA-3420-1000.14否 0.550.440.35 带 3.272.642.10 40-2000.25带 4.633.752.98 80-2400.4带 6.406.406.40 ZHA-4520-1000.14否 0.480.400.30带 2.902.411.8040-2000.25带 4.113.422.5580-2400.4带 6.406.405.56
气开式(反作用)金属密封型允许压差
执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否) 阀座直径dn(mm)20253240506580100125150200ZHA-2220-1000.14带/否0.920.72 40-2000.25带5.514.33 80-2400.28带6.406.40 ZHA-2320-1000.14带/否 0.730.580.46 40-2000.25带 4.413.492.77 80-2400.28带 6.406.406.40 ZHA-3420-1000.14带/否 0.550.440.35 40-2000.25带 3.272.652.11 80-2400.28带 6.406.405.63 ZHA-4520-1000.14带/否 0.480.400.3040-2000.25带 2.902.411.8180-2400.40带 6.406.404.82
允许压差表的附注说明
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV级
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对;

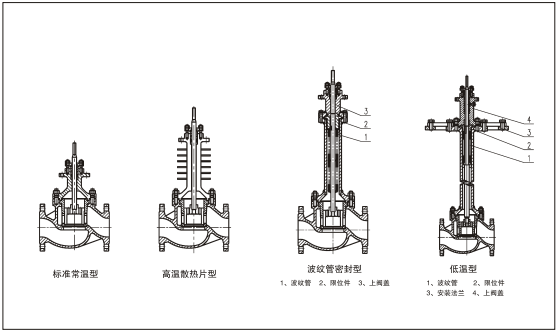

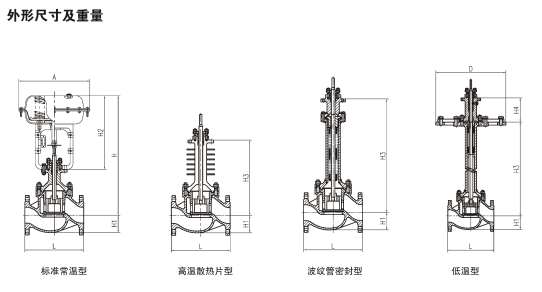

外形尺寸及重量
订货注意事项
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的专家为您审核把关。
|
||||||||||||||||||||||||
|
