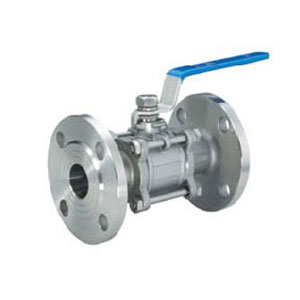

Q41F三片式法兰式不锈钢球阀

Q41F三片式法兰式不锈钢球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。

产品概述

Q41F三片式法兰式不锈钢球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。驱动方式:手动、电动、气动,可设置90°开关定位机构,根据需要加锁以防止误操作, 适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

连接尺寸

Q41F三片式法兰式不锈钢球阀主要连接尺寸(mm)

SIZE1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
d1520253240506575100
L130150160180200230290310350
D95105115135145160180195230
D1657585100110125145160190
D24555657885100120135160
b141616181820222424
f222333333
H759590110130140170180250
w130140140170200220350350550
n-do4-144-144-144-184-188-188-188-188-22

零件材料

Q41F三片式法兰式不锈钢球阀主要零件材料
序号NO.零件名称材质
不锈钢碳钢
1螺栓不锈钢304碳钢
2弹簧垫圈不锈钢304不锈钢304
3螺母不锈钢304碳钢
4阀盖不锈钢SS316碳钢WCB
5阀体不锈钢SS316碳钢WCB
6不锈钢SS304不锈钢CF8
7密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
8阀杆不锈钢SS316不锈钢SS304
9填料聚四氟乙烯PTFE聚四氟乙烯PTFE
10阀杆螺母不锈钢SS316不锈钢SS304
11弹簧垫圈不锈钢SS304不锈钢SS304
12螺母不锈钢SS304不锈钢SS304
13手柄不锈钢SS304不锈钢SS304

安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
