BQ671F气动保温对夹式球阀PN10~PN16
气动阀门主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝BQ671F气动保温对夹式球阀PN10~PN16固的高粘度介质。
产品概述
BQ671F气动保温对夹式球阀具有良好的保温保冷特性,阀门的通径与管径一致,能有效降低管路中介质热量损失。气动阀门主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝BQ671F气动保温对夹式球阀PN10~PN16固的高粘度介质。气动球阀由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
零件材质
序号 | 零件名称 | 材质 | ||
---|---|---|---|---|
C | D | R | ||
1 | 阀盖 | WCB | ZG1C/18Ni9Ti | ZG1Cr18Ni12M2Ti |
2 | 垫片 | PTFE | PTFE | PTFE |
3 | 阀座 | PTFE | PTFE | PTFE |
4 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 阀座 | PTFE | PTFE | PTFE |
6 | 夹套阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
7 | 螺栓 | 35 | 1Cr18Ni9i | 1Cr18Ni12Mo2Ti |
8 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
9 | 垫片 | PTFE | PTFE | PTFE |
10 | 填料 | PTFE | PTFE | PTFE |
11 | 衬套 | PTFE | PTFE | PTFE |
12 | 弹垫 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
13 | 垫片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18N19Ti |
15 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
17 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
18 | 位置指示器 | 塑料 | 塑料 | 塑料 |
结构连接尺寸
公称通径 | 外形尺寸 | 连接法兰尺寸 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
15 | 14 | 35 | 140,178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
20 | 19 | 38 | 140/178 | 62/75 | 160 | 175,181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |

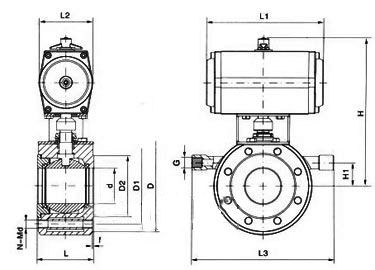

尺寸图
维护
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
|
||||||||||||||||||||||||
|
