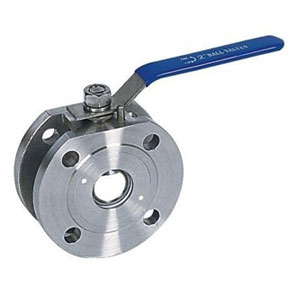

Q71F型对夹式不锈钢球阀PN16～PN25
对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。
产品概述
Q71F型对夹式不锈钢球阀参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
主要用途
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29～180℃(密封圈为增强聚四氟乙烯)或29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa
连接尺寸
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 79 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
零件材料
| 零件名称 | 材质 | |
| 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
| 球 | 不锈钢 316/304 | 不锈钢SS304 |
| 密封垫 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 阀杆 | 不锈钢 316/304 | 不锈钢SS304 |
| 填料 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 定位锁 | 不锈钢304 | 不锈钢304 |
| 手柄 | 不锈钢304 | 不锈钢304 |
| 发绀螺母 | 不锈钢304 | 不锈钢304 |
| 填料压盖 | 不锈钢304 | 不锈钢304 |
| 手柄套 | 塑料 | 塑料 |
| 密封瓶帽 | 不锈钢 316/304 | 不锈钢SS304 |
| 垫圈 | 聚四乙烯PTFE | 聚四乙烯PTFE |
安装注意事项
1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
