Q941F软密封电动浮动球阀PN16~PN63

Q941F软密封电动浮动球阀是以法兰连接形式,浮动球直通式球阀,密封形式采用软密封,阀座密封面材料为氟塑料,公称压力为PN16~PN63,公称尺寸为DN15~DN200,适用温度为 -28~300℃,阀体材料为碳素钢或不锈钢,Q941F软密封电动浮动球阀适用于两位切断、调节的场合。

产品说明

Q941F软密封电动浮动球阀是以法兰连接形式,浮动球直通式球阀,密封形式采用软密封,阀座密封面材料为氟塑料,公称压力为PN16~PN63,公称尺寸为DN15~DN200,适用温度为 -28~300℃,阀体材料为碳素钢或不锈钢,Q941F软密封电动浮动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

性能参数


Q941F软密封电动浮动球阀性能参数

型号PN工作压力 / MPa适用温度 / ℃适用介质
Q941F-16C161.6-28~300水、蒸汽、油品等
Q941F-25252.5
Q941F-40404
Q941F-63636.3
Q941F-16P161.6硝酸等腐蚀性介质
Q941F-25P252.5
Q941F-40P404
Q941F-63P636.3
Q941F-16R161.6
Q941F-25R252.5
Q941F-40R404
Q941F-63R636.3

零部件材料

Q941F软密封电动浮动球阀零部件材料
型号材料
阀体球体、阀杆密封圈填料、垫圈
Q941F-16CWCB2Cr13聚四氟乙烯V形聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫
Q941F-25
Q941F-40
Q941F-63
Q941F-16PZG1Cr18Ni9Ti1Cr18Ni9Ti
Q941F-25P
Q941F-40P
Q941F-63P
Q941F-16RCF8 (304)0Cr18Ni9 (304)
Q941F-25R
Q941F-40R
Q941F-63R

结构尺寸

Q941F-16 型 软密封电动浮动球阀外形结构尺寸(mm)
DNLDD1D2bz×φd
15130956545144×φ14
201401057555144×φ14
251501158565144×φ14
3216513510078164×φ18
4018014511085164×φ18
50200160125100164×φ18
65220180145120184×φ18
80250195160135208×φ18
100280215180155208×φ18
125320245210185228×φ18
150360280240210248×φ23
2004003352952652612×φ23
Q941F-25 型 软密封电动浮动球阀外形结构尺寸(mm)
DNLDD1D2bz×φd
15130956545164×φ14
201401057555164×φ14
251501158565164×φ14
3216513510078184×φ18
4018014511085184×φ18
50200160125100204×φ18
65220180145120228×φ18
80250195160135228×φ18
100280230190160248×φ23
125320270220188288×φ25
150360300250218308×φ25
2004003603102783412×φ25
Q941F-40 型 软密封电动浮动球阀外形结构尺寸(mm)
DNLDD1D2bz×φd
15130956545164×φ14
201401057555164×φ14
251501158565164×φ14
3218013510078184×φ18
4020014511085184×φ18
50220160125100204×φ18
65250180145120228×φ18
80280195160135228×φ18
100320230190160248×φ23
125400270220188288×φ25
150400300250218308×φ25
2005023753202823812×φ30
Q941F-63 型 软密封电动浮动球阀外形结构尺寸(mm)
DNLDD1D2bz×φd
151401057555184×φ14
201521259068204×φ18
2518013510078224×φ18
3220015011082244×φ23
4022016512595244×φ23
50250175135105264×φ23
65280200160130288×φ23
80320210170140308×φ23
100360250200168328×φ25
125381295240202368×φ34
1504033402802403812×φ34

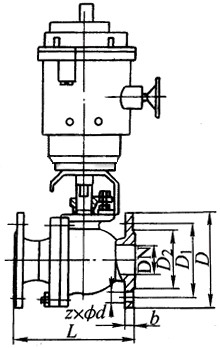

结构尺寸图


安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
