700X水泵控制阀

700X多功能水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

产品概述

700X多功能水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

结构特点和用处

700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后, 水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。900X紧急关闭阀利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。电磁阀可采用交流电 220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度, 保持下游正常供水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停 止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

主要技术参数

公称压(Mpa)

壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

连接尺寸


 700X水泵控制阀 结构图 (1.针阀 2.止回阀 3.行程开关 4.电磁阀 5.止回阀)


DN

LAA1HH1FD mmD1 mmD2 mmn-Φd
mmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5

20

180

292

136

342

247

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

292

136

342

247

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

292

136

342

247

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

330

155

395

278

170

150

150

150

110

110

112

88

88

84

4-17.5

4-17.5

4-18

50

240

330

155

395

278

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

350

165

405

298

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

365

175

430

313

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

195

510

350

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

455

220

560

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

475

230

585

420

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

530

255

675

450

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

623

300

730

470

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

700

340

760

490

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

840

415

840

526

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

880

430

910

570

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

930

460

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

980

490

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

1060

530

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

1130

560

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

1230

610

1640

975

1050

1015

1025

1085

950

950

990

905

905

9285

24-33

24-39

24-48

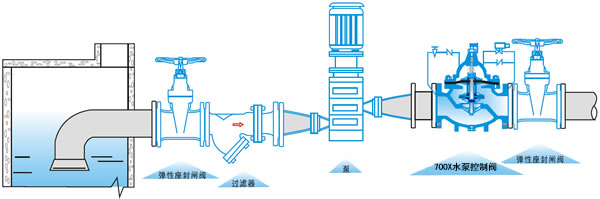

安装示意图
