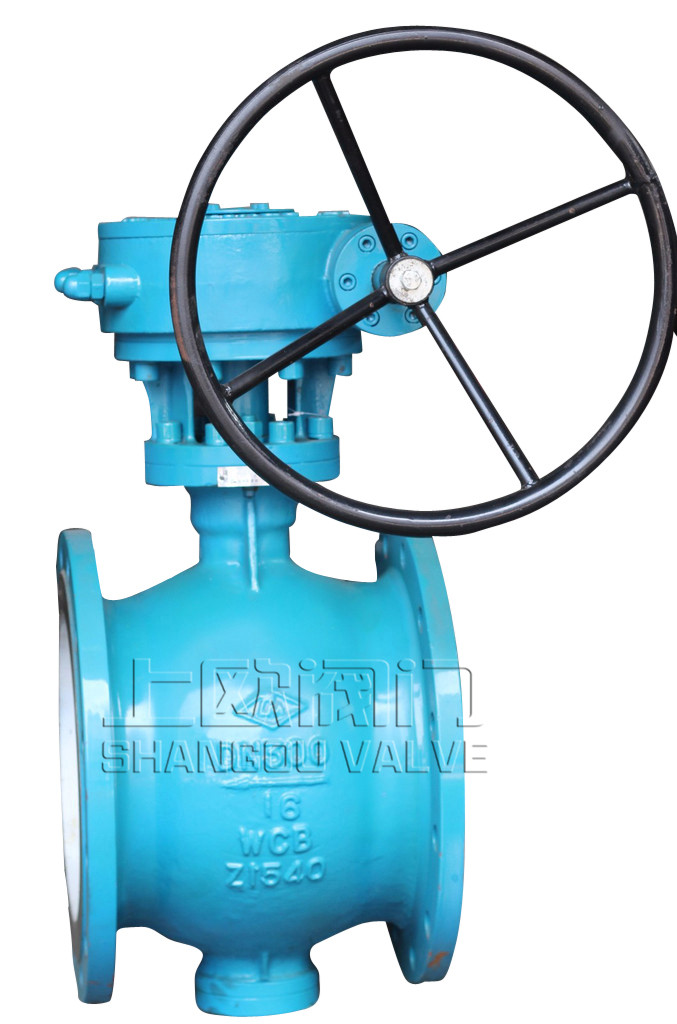

双偏心半球阀

PQ340H侧装式双偏心半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。偏心半球阀传动方式有手动、气动、电动三种。偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。其开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。

产品说明书下载点击获取产品安装图纸

上一个：[ 电动双偏心半球阀 ] 下一个：[大口径偏心半球阀]

产品简述

工作原理

双偏心半球阀借助驱动机构带动阀轴转动90°运动。此时，固定在阀轴上的偏心阀瓣（半球）同步旋转90°。顺时针旋转，偏心阀瓣进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封，关闭阀门。逆时针旋转时，偏心阀瓣则迅速脱离阀座，旋转90°时，阀门为全开状态。

产品特点

1、偏心半球阀解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。

2、偏心半球阀开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。 3、密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。

4、该偏心半球阀T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度，故阀门的耐磨性能特别好。

5、偏心半球阀表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象。不变色。

设计标准

制造标准: GB12237—1989 ASME B16.34,API6D 结构长度按照: GB12221 ASME B16.10；

连接端尺寸按照：JB/T79,GB9113,HG20592；ASME.B-16.5A ASME B16.25；

检验和测试按照: JB/T 9092、GB/T13927-1992 API598；

防火设计按照：API607；

主要材料表

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

技术参数

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

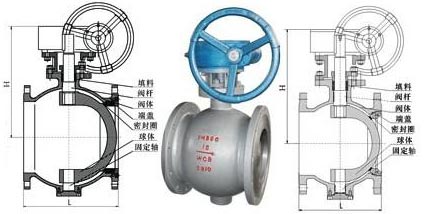

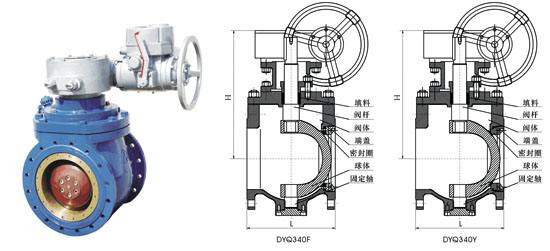

外形尺寸表

timg (1).jpg

公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

产品应用

双偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备，应用于冶金、选矿生产的煤粉喷吹专用阀。该系列偏心半球阀适用于石油，化工，治金，电力，轻纺，造纸，水利等各部门中低压管路系统，同时还适用于污水处理，蒸汽，空气，煤气，沙浆，矿浆等弱污浊流体介质的输送和截流，节流等。
