水力控制阀
您当前位置:网站首页 >> 产品中心 >> 水力控制阀

YX741X可调减压稳压阀

YX741X可调减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中,将较高的上游压力降为符合要求的下游正常使用压力。

产品介绍

    YX741X可调减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中,将较高的上游压力降为符合要求的下游正常使用压力。

执行标准

设计规范:QB/T219
结构长度:QB/T219
试验与检验:GB/T13927
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928

产品特点

YX741X 可调式减压稳压阀能够控制阀门的固定出口压力,使阀门的出口压力不受进口压力以及流量的变化影响,减压效果可靠;且只需调节先导阀的调节螺钉,就能获得精确稳定的出口压力。

技术参数

YX741X可调减压稳压阀技术参数
公称压力(Mpa)壳体试验压力(MPa)密封试验压力(MPa)调压范围(MPa)适用介质介质温度(℃)
1.01.51.10.09-0.80-80
1.62.41.760.15-1.4
2.53.752.750.2-2.0

主要零件材质

零件名称零件材料
阀体 阀盖HT200、QT350、WCB
阀座 阀盘铜合金/2Cr13
密封圈 O型圈丁腈橡胶
阀杆2Cr13
弹簧50CrVA
缸套 活塞(活塞型)2Cr13
膜片(膜片型)夹织物丁腈橡胶
浮球阀 球阀铜合金
过滤器不锈钢

连接尺寸

DN506580100125150200250300350400450500600
L2052162503203654155006056987879149789781150
H300337467520580640778889101010371264129413241600

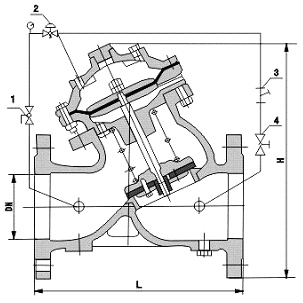

结构图片
