固定锥形阀
固定锥形阀主要有阀体、喷管、套筒闸、摇臂、进出口管、驱动轴和浮动阀座等零部件组成。该阀可作为涡轮发电机组旁末端的自由排放阀,或是安装管线中的作为减压、调流控制的阀门。
产品概述
固定锥形阀主要有阀体、喷管、套筒闸、摇臂、进出口管、驱动轴和浮动阀座等零部件组成。该阀可作为涡轮发电机组旁末端的自由排放阀,或是安装管线中的作为减压、调流控制的阀门。
原理
固定锥形阀通过手动涡轮、电动或液动等方式驱动摇臂旋转,再通过滑块驱动套筒闸直线运动,使阀门开关或节流。由于采用自平衡式套筒闸阀瓣,水力不会直接作用在阀瓣上,而是作用在固定锥体上,驱动力很小,有节能效果;密封采用金属对金属,浮动式Nitronic60特殊不锈钢阀座,泄漏量很小。
结构分类
管中型:
安装于管线中用于调流、减压或泄压的用途。根据现场条件可采用手动涡轮、电动、液动自动控制等。
![]() | ![]() |

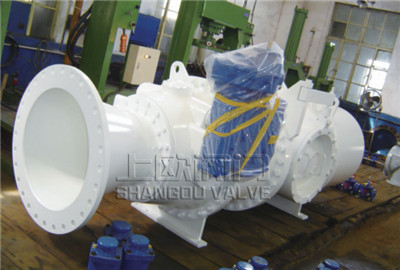

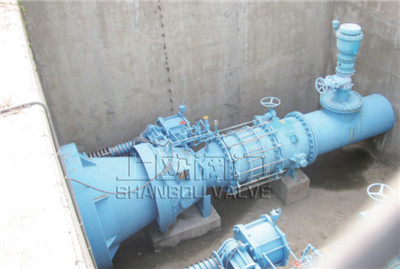

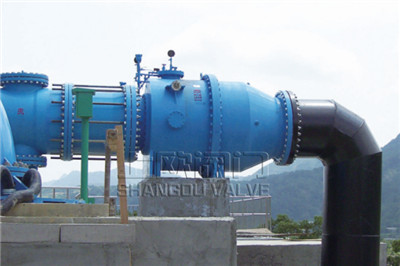

DN1800鲤鱼潭减压站固定锥形阀 | DN800X600X1600固定锥排放式泄压阀 |
排放型:
排放型固定锥形阀时常安装于涡轮发电机,水库坝底等作为自由排放或水库泄洪等用途。根据现场条件可采用手动涡轮、电动液动自动控制等。
![]() | ![]() |

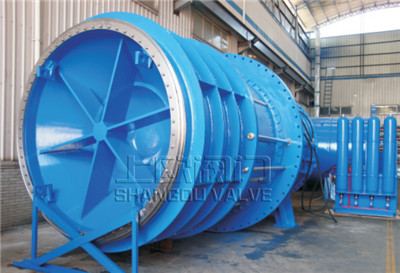

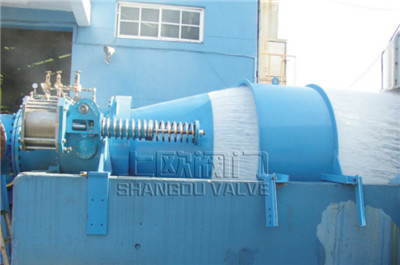

DN1500百色水利枢纽排放型 固定锥形阀 | DN1200云南红河水库固定锥形阀 |

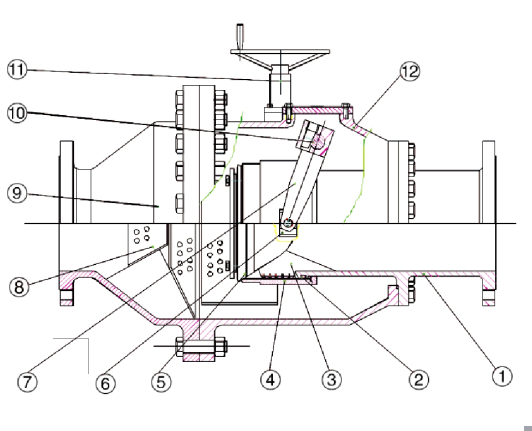

主要材质
序号 | 名称 | 材料 |
1 | 进口管 | 钢 |
2 | 密封圈 | NBR |
3 | 翼板 | 球墨铸铁/低合金钢/碳钢 |
4 | 套筒闸 | 不锈钢 |
5 | 阀座 | 合金不锈钢 |
6 | 喷管 | 铸铁/不锈钢/低合金钢/碳钢 |
7 | 驱动壁 | 球墨铸铁/不锈钢 |
8 | 导流器 | 不锈钢 |
9 | 出口管 | 钢 |
10 | 阀轴 | 不锈钢 |
11 | 驱动机 | 德国AUMA或客户指定 |
12 | 阀体 | 球墨铸铁/低合金钢/碳钢 |
产品特点
l 驱动力小,具有节能效果
自平衡式套筒闸,使水力直接作用在固定锥体上,运动部件套筒闸受力很小,所需的驱动力亦小,为客户节约能源。
l 浮动式阀座,特殊金属对金属设计,密封可靠
阀座采用浮动式设计,密封时可以自动定心,材料选用合金不锈钢,高强度耐冲蚀,寿命长。
| 浮动式金属对金属阀座,阀座浮动在特殊硅胶上,避免阀座局部应力集中而破坏,保证阀门的密封性 | |

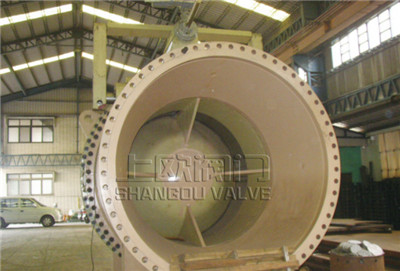

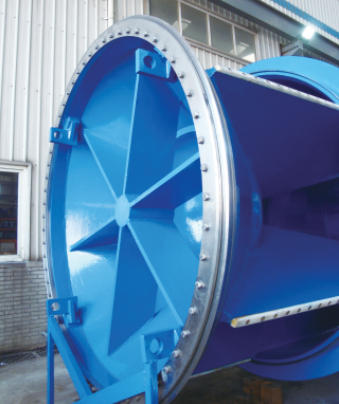

石门水库DN3000固定锥形阀装配中 |
l 先进的水力设计减少震动
特殊导流筋板,特殊喷射角度设计,使水流过阀门时形成扭力,减少阀门振动。
l 流量线性可控,流阻低

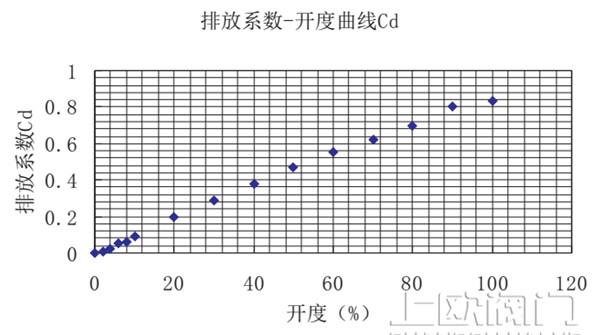

固定锥体特殊锥度设计,使阀门开度与流量呈线性,流量控制简单可控,阀门最大排放系数Cd值可达0.86。
固定锥形阀在国外进行测试,测试过程没有明显震动。阀门全开时,无论出口是否有整流罩,其排放系数都是0.86.即使在第一个10%行程中,固定锥形阀的流量系数和开度全行程皆为线性比例关系。
l 中部密封圈可在线更换
套筒与喷灌密封用的中部密封圈是整个固定锥形阀唯一运动的橡胶密封件,即使损坏或老化,只要拆掉套筒闸限位螺钉,无需拆下套筒闸,可以在线更换中部密封圈。
抗气蚀能力强

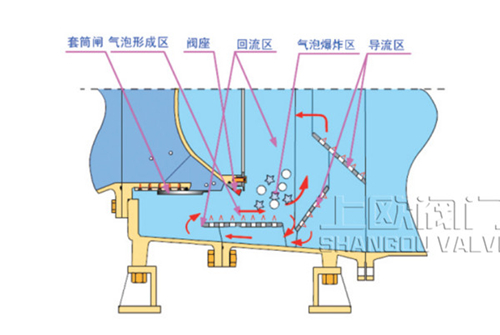

独特的出口整流结构设计,速度导流器和能量导流器组合使用,使金属表面形成流动的水垫,有效防止高压差下气蚀对阀门零部件的损坏现象
典型案例
典 型 案 例 | |||
![]() | ![]() | ![]() | |

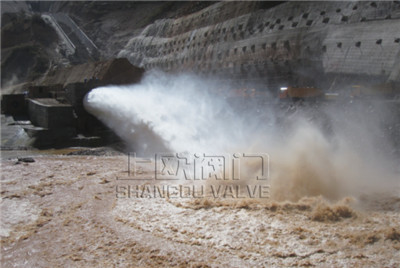

泰国固定锥形阀(含导流罩)排放流量1100立方英尺/秒 | 一台50”固定锥形阀在几乎关闭状态下操作,流量1立方英尺/s,注意环形液态。 | 流量由以下公示计算 Q=Cd×√2gH ×A Q=流量m³/s Cd排放系数,最大0.86 A喷管横截面积 G重力加速度9.8m/s³ H上游水头m水头 | |
![]() | ![]() | ||

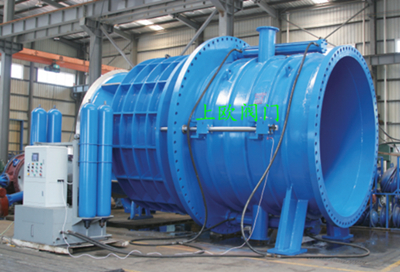

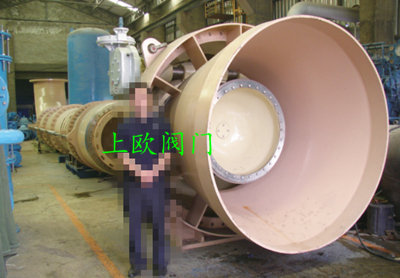

DN3000排放型固定锥形阀交付客户 | DN1000排放型固定锥形阀 | ||
![]() | ![]() | ||
![]() | ![]() | ||
![]() | ![]() | ||
![]() | ![]() |
更多关于固定锥形阀数据和参数内容请联系我们
|
||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
|
