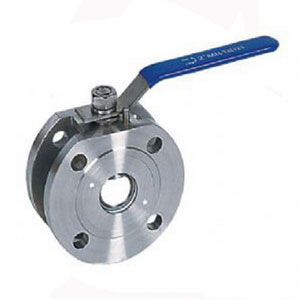

Q71F意式不锈钢超短型球阀

Q71F意式不锈钢超短型球阀与普通球阀相比,具有重量轻、结构长度短、节省材料、安装方便等显著的优点。此外,该阀门的阀座采用弹性密封结构,启闭轻松,密封可靠。

产品概述

Q71F意式不锈钢超短型球阀与普通球阀相比,具有重量轻、结构长度短、节省材料、安装方便等显著的优点。此外,该阀门的阀座采用弹性密封结构,启闭轻松,密封可靠。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

主要特点

1.公称压力:1.6-2.5MPa

2.适用温度范围:-20~232℃-350℃

3.适用介质:水、油、气及某些腐蚀液体(W.O.G)

零件材料


Q71F意式不锈钢超短型球阀主要零件材料
序号零件名称材质
1阀体不锈钢CF8M/CF8碳钢WCB
2不锈钢316/304不锈钢SS304
3密封垫聚四氟乙稀PTFE聚四氟乙稀PTFE
4阀杆不锈钢316/304不锈钢SS304
5填料聚四氟乙烯PTFE聚四氟乙烯PTFE
6定位锁不锈钢304不锈钢SS304
7手柄不锈钢304不锈钢SS304
8阀杆螺母不锈钢304不锈钢SS304
9填料压盖不锈钢304不锈钢SS304
10手柄套塑料塑料
11密封瓶帽不锈钢316/304不锈钢316/304
12垫圈聚四氟乙稀PTFE聚四氟乙稀PTFE

连接尺寸

Q71F意式不锈钢超短型球阀主要连接尺寸(mm)
SIZE1/2″3/4″1″11/4″11/2″2″21/2″3″4″5″6″8″
D151923.5303645586776100125195
L3238.54544627295120145200225275
D95105115135145160180195215245280335
D1657585100110125145160180210240295
D24555657885100120135155185210265
H6270798692102158172187200240278
E1101251351501501802503003506508401000
B141416161820222424262628
z-d14-144-144-144-184-184-184-188-188-188-188-2312-20
f222333333333
