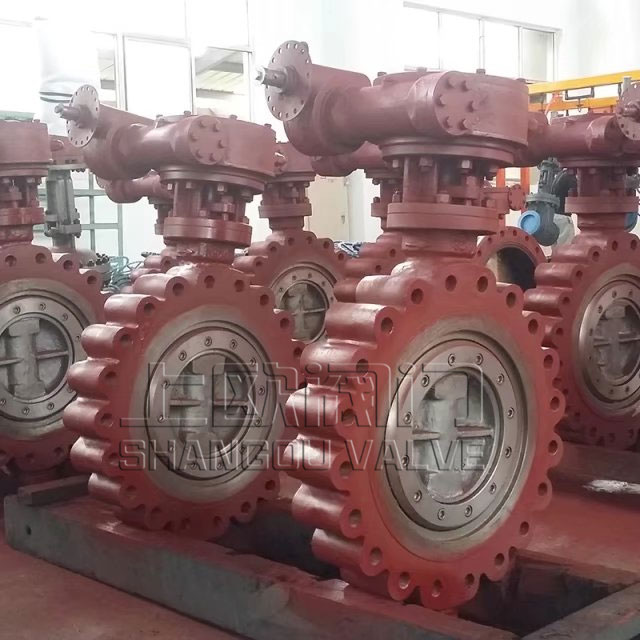

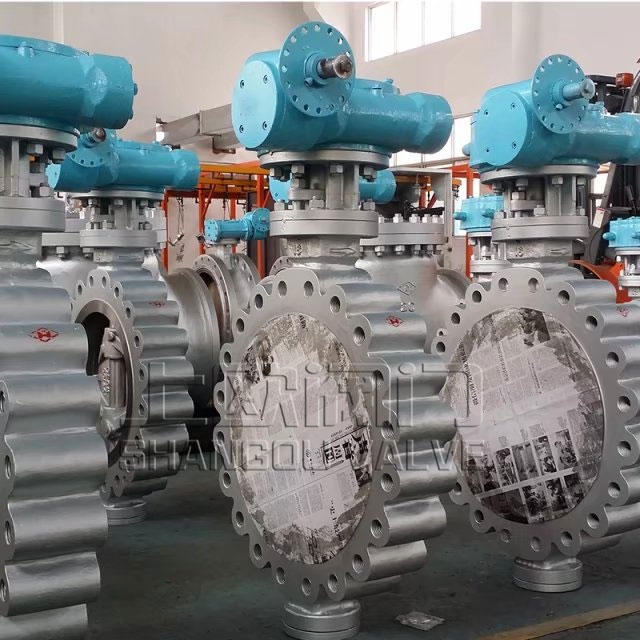

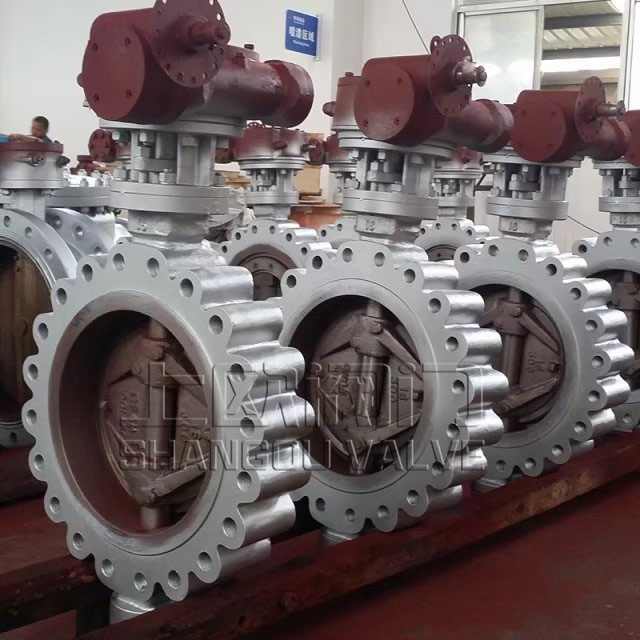

对夹式多层次金属硬密封蝶阀

对夹式多层次金属硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。 电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品概述

DD973电动对夹式多层次金属硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。 电动对夹式金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,电动硬密封蝶阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品特点

  1. 本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

  2. 密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

  3. 碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

  4. 大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

  5. 本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

  6. 驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

产品材料

零件名称材质
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料柔性石墨

注:Dt-代表弹性密封结构。

产品参数

公称通径DN50~1200
公称压力PN0.61.01.62.54.0
试验压力强度实验0.91.52.43.756.0
密封实验0.661.11.762.754.4
气密封实验0.60.60.60.60.6
适用介质水、蒸汽、油品、酸类腐蚀性等
适用温度碳钢:-29℃~425℃     不锈钢:-40℃~600℃

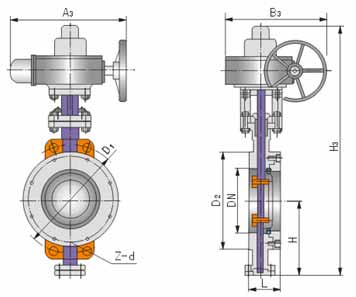

连接尺寸

产品名称公称通径结构长度(标准值)L外形尺寸(参考值)连接尺寸(标准值)
HDt373HDt673HDt973HPN0.6MPaPN1.0MPa
mminchH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d
Dt(3.6.9) 73H -(6.10) C.P.R.V系列对夹式弹性金属硬密封蝶阀50243112350180200625245725302502551104-141254-18
6521/246115370180200625245725302502551304-141454-18
80349120380180200645245725652502551504-181608-18
100456138420180200675355926002502551704-181808-18
125564164460180200715355926402502552008-182108-18
150670175555270280800355927053003152258-182408-22
2008712086052702808502501707753003152808-182958-22
250107624368027028092525017094530031533512-1835012-22
30012832838003804201035450220107030031539512-2240012-22
35014923108353804201070450220114030031544512-2246016-22
400161023409154504701190450220121030031549516-2251516-26
450181143809604804901250650280133557571455016-2256520-26
5002012741010204804901290650280141557571460020-2262020-26
6002415447012254804901455850380160565681070520-2672520-30
7002816555013556406601585850380184465681081024-2684024-30
80032190640147064066017001250380204065681092024-3095024-33
900362037101545750860196512503802255785863102024-30105028-33
1000402167701795850900201512503802380785863112028-30116028-36
1200482548901965850900225012503802640785863134032-33138032-39



产品名称公称通径结构长度(标准值)L外形尺寸(参考值)连接尺寸(标准值)
HDt373HDt673HDt973HPN1.6MPaPN2.5MPa
mminchH1A1B1H2A2B2H3A3B3D1Z-dD1Z-d
Dt(3.6.9) 73H -(16、25) C.P.R.V系列对夹式弹性金属硬密封蝶阀50243112350180200625245725302502551254-141254-18
6521/246115370180200625245725302502551454-141458-18
80349120380180200645245725652502551608-181608-18
100456138420180200675355926002502551808-181908-22
125564164460180200715355926402502552108-182208-26
150670175555270280800355927053003152408-222508-26
20087120860527028085025017077530031529512-2231012-26
250107624368027028092525017094530031535512-2637012-30
30012832838253804201035450220107030031541012-2643016-30
35014923109003804201070450220114030031547016-2649016-33
400161023409804504701190450220121030031552516-3055016-36
4501811438010304804901250650280133557571458520-3060020-36
5002012741011054804901290650280141557571465020-3366020-36
6002415447013104804901455850380160565681077020-3677020-39
7002816555014356406601585850380184465681084024-3687524-42
80032190640160564066017001250380204065681095024-3999024-48
900362037101745750860186512503802255785863105028-39109028-48
1000402167701885850900201512503802380785863117028-42121028-56
1200482548902105850900225012503802640785863139032-48142032-56

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。

注:Dt-代表弹性密封结构。

产品名称公称通径结构长度(标准值)L  外形尺寸(参考值)连接尺寸(标准值)
HDt373HDt673HDt973HPN4.0MPa
mminchH1A1B1H2A2B2H3A3B3D1Z-d
Dt(3.6.9) 73H-40C.P.R.V系列对夹式弹性金属硬密封蝶阀502431123501802006252501705302502551254-18
6521/2461153702702806252501705302502551458-18
803491203802702806452501705652502551608-18
1004561384202702806752501706002502551908-22
1255641644603804207154502206402502552208-26
1506701755553804208004502207053003152508-26
20087120860545047085045022077530031532012-30
250107624368045047092545028094530031538512-33
30012832838254504701035650280107030031545016-33
35014923109004804901070650280114030031551016-36
400161023409804804901190650280121030031558516-39
450181143801030640660


133557571461020-39
500201274101105640660


141557571467020-42

注:法兰标准:GB/T9113.1-2000   GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
