Q641F46气动衬氟法兰球阀PN16～PN100

Q641F46气动衬氟法兰球阀PN16～PN100是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。

上一个：[ Q641M气动高温法兰球阀 ] 下一个：[ZAJQ电动切断二通球阀]

产品概述

Q641F46气动衬氟法兰球阀PN16～PN100是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。 Q641F46系列气动衬氟球阀采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此可在-20℃～150℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

性能参数

Q641F46气动衬氟法兰球阀PN16～PN100主要性能参数

阀体形式	两段式铸造阀体(内衬四氟)
公称通径	DN15～DN400
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	GB、JB、HG、JIS、ANSI、DIN
连接形式	法兰式
压盖型式	螺栓压紧式
适用温度	-40～+180℃
球体形式	"O"型全衬氟球体
流量特性	近似快开特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

零件及材料

Q641F46气动衬氟法兰球阀PN16～PN100主要零件及材料
阀体	铸铁、铸钢、不锈钢
阀芯	不锈钢+聚四氟依稀(F46)
阀座	聚四氟依稀(F46)
阀杆	2Cr13
填料	柔性石墨、聚四氟依稀
支架	铸铁、铸钢、不锈钢
联轴器	25、35、45

性能指标

Q641F46气动衬氟法兰球阀PN16～PN100主要性能指标
试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
试验压力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

外形结构尺寸

Q641F46气动衬氟法兰球阀PN16外形结构尺寸（mm)
公称通径	L	D	D1	D2	b	Z-￠d	H	H1	A	重量(kg)
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230

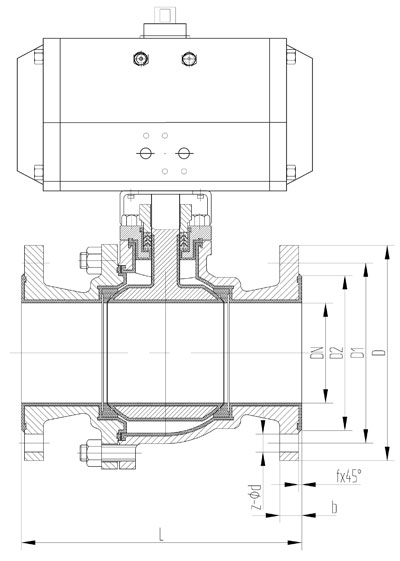

外形结构尺寸图

维护

气动球阀在安装前的准备工作：

1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。　　
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。　　
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。　　
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。　　

气动管路球阀的安装：　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置上。　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。　　

气动管路球阀安装后的检查：　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
