球阀系列
您当前位置:网站首页 >> 产品中心 >> 球阀系列

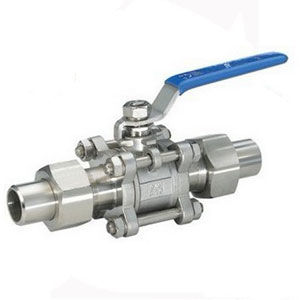

Q21F不锈钢三片式活接对焊球阀

1.公称压力(MPa)1.6-6.4 2.适用温度℃-20℃-232℃-350℃ 3.适用介质水、油、气体及某些腐蚀性液体(W.O.G)

产品概述

1.公称压力(MPa)1.6-6.4
2.适用温度℃-20℃-232℃-350℃
3.适用介质水、油、气体及某些腐蚀性液体(W.O.G)

零件材料

Q21F不锈钢三片式活接对焊球阀主要零件材料

序号零件名称材质
1螺栓不锈钢SS304
2弹簧垫圈不锈钢SS304
3螺母不锈钢SS304
4阀盖不锈钢CF8/CF8M
5螺母不锈钢CF8
6套管不锈钢CF8
7垫圈聚四氟乙烯PTFE
8阀体不锈钢CF8/CF8M
9不锈钢CF8
10阀座聚四氟乙烯PTFE
11阀杆不锈钢SS316
12填料聚四氟乙烯PTFE
13压紧螺母不锈钢SS304
14手柄不锈钢SS304
15弹簧垫圈不锈钢SS304
16螺母不锈钢SS304
 17锁片不锈钢SS304
 18手柄套塑料

连接尺寸

Q21F不锈钢三片式活接对焊球阀主要连接尺寸(mm)
SIZE1/4″3/8″1/2″3/4″1″1 1/4″1 1/2″2″21/2″3″4″
D11.612.71520253238506580100
L6868728290112120145185210268
H5050606471788695130148173
E100100130130165165190190250250280
F14.117.621.827.534.743.049.061.577.090.0115.2
P1010101313161618182020
