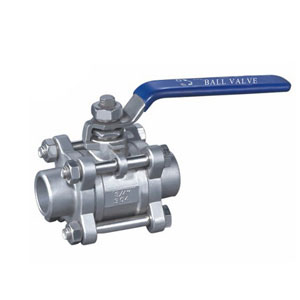

Q61F不锈钢三片式对焊球阀

不锈钢三片式对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

产品概述

Q61F不锈钢三片式对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。 广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保等。

主要特点

1.公称压力:1.6-6.4MPa
2.适用温度范围:-20~232℃~350℃
3.适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
4.对焊标准(SW):GB12224·ANSI B16·25

零件材料


Q61F不锈钢三片式对焊球阀主要零件材料
1零件名称材质
2阀体不锈钢CF8M碳钢WCB
3密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
4阀盖不锈钢CF8M碳钢WCB
5球体不锈钢SS316不锈钢SS304
6阀杆不锈钢SS316不锈钢SS316
7螺母不锈钢SS304不锈钢SS304
8垫圈不锈钢SS304不锈钢SS304
9手柄套塑料塑料
10手柄不锈钢SS304不锈钢SS304
11阀杆螺母不锈钢SS304不锈钢SS304
12填料压盖螺母不锈钢SS304不锈钢SS304
13填料聚四氟乙烯PTFE聚四氟乙烯PTFE
14止推垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE
15填料聚四氟乙烯PTFE聚四氟乙烯PTFE
16螺栓不锈钢SS304不锈钢SS304

连接尺寸

Q61F不锈钢三片式对焊球阀主要技连接尺寸(mm)
SIZE1/4"143/8"17.51/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"

11.612.71520253238506580100
L6060708595110130150190210268
H5050130130165165190190250250280
E10010022.727.533.54248.660.576.390106.5
