蝶阀系列
您当前位置:网站首页 >> 产品中心 >> 蝶阀系列

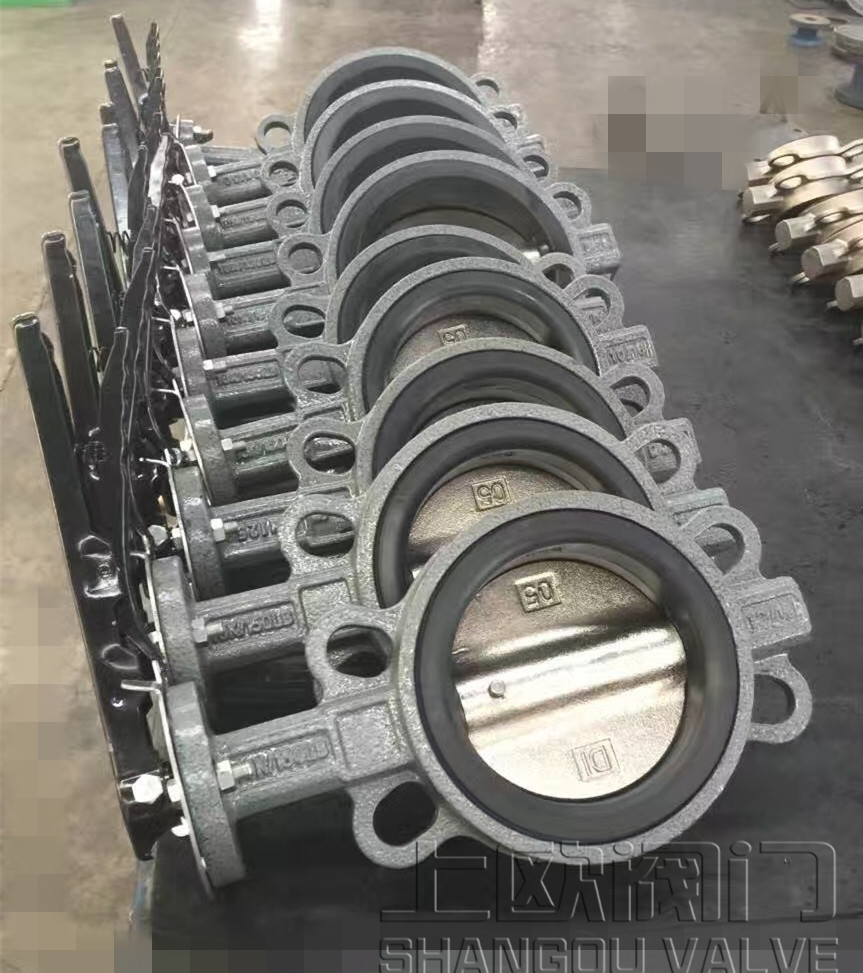

软密封蝶阀

软密封蝶阀采用内衬式结构,结构简单而实用,上线以 后,几乎不需要调试和维护。内衬式蝶阀的工作环境只需要 注意,温度不能超过衬里的使用极限温度,介质中无坚硬的 颗粒状固体即可。

产品说明


            软密封蝶阀采用内衬式结构,结构简单而实用,上线以 后,几乎不需要调试和维护。内衬式蝶阀的工作环境只需要 注意,温度不能超过衬里的使用极限温度,介质中无坚硬的 颗粒状固体即可。

产品类型

        软密封蝶阀按口径分为大口径(>24”(DN600)),中口 径(>12”(DN300)),小口径(≤12”(DN300));其中小口径与 中口径蝶阀衬里采用可快速更换式衬里,衬里为橡胶+骨架 的形式,在工程实际应用时,无需复杂工具即可更换;考虑 到工程实际情况,大口径蝶阀更换型衬里在工地上很难操作 完成,其更换操作异常复杂,所以耐思大口径衬里直接硫化 在阀体上,设计为与阀体紧密相连,不可更换。

产品特点

 对于小口径内衬式蝶阀,由于阀杆的尺寸相对较小,阀杆与 蝶板的相连部分就有两种形式:有销型和无销型;

� 有销型的优点:阀杆与蝶板紧密相连,经过点焊处 理的销,在实际使用过程中,不会出现销丢失的情况;


� 无销型的优点:对于小口径可更换式内衬蝶阀,工 程现场的维护相对简单,可就地分解和装配。


对于大口径蝶阀,蝶板与阀杆的连接均采用销连接,这样可 有效避免蝶板的重力对内衬下部橡胶的长期压制,使橡胶过 早出现疲劳损坏的情况。


阀杆与阀体之间的密封,小,中口径均采用 O 型圈密封, 大口径选用填料密封,填料的材料按工程的实际需要选用。

内衬的材料可选:EPDM(≤120℃), NBR(≤80℃), Neoprene(≤80℃), FPM(≤150℃)等橡胶类材料。

具体选型问题,请于订货前与我司资深工程师进行联系确认。
