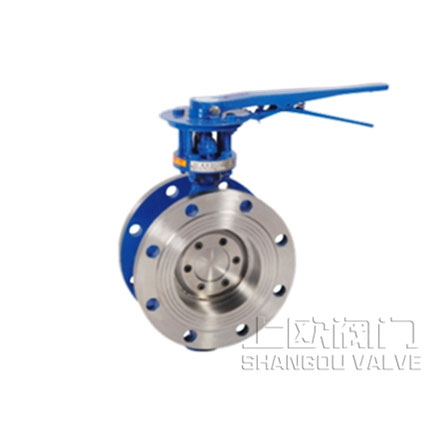

手柄法兰式金属硬密封蝶阀

本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

产品概述

典型的三偏心金属密封蝶阀,除阀杆和阀板有两个偏心外,阀板和阀座的密封面呈斜圆台形(这是所谓三偏心的第三个偏心)。阀门关闭时阀板由于偏心的缘故往前推,阀板和阀座在关闭过程中不产生摩擦,阀板直接压在阀座上,这样就保证了阀门的使用寿命;另外,由于这种阀门的密封圈(不论装在阀座上或阀板上)具有一定的弹性,而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移;在阀门关闭时,受关闭力的作用,弹性体密封圈能自动移至受力最均匀的位置;再加上弹性圈的少量变形,使阀座处的密封圈均匀受力,达到最佳密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

用途

本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

执行标准

设计与制造

法兰连接

结构长度

试验与检验

GB/T 12238  JB/T 8527

GB/T9113   GB/T 9115  JB/T 79

GB/T 12221

GB/T 13927  JB/T9092

主要技术参数

公称通径

DN(mm)

50-150

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

0.6

适用介质

水、蒸汽、油品及酸类腐蚀性介质等

适用温度

碳钢 : -29℃~425℃  不绣钢 :-40℃~600℃

主要零件材料

零件名称

材料

阀体

铸钢、不绣钢、铬钥钢、合金钢、双相钢

蝶板

铸钢、不绣钢、铬结钢、合金钢、双相钢

阀座

不绣钢、堆焊司太立等硬质合金

密封圈

不绣钢与耐高温石棉板组合成多层次

阀杆

20Cr13、1Cr13不绣钢、铬银钢、特殊材料

轴套

奥氏体不绣钢、304氮化 、ZG00Cr18Ni10

填料

柔性石墨、PTFE

填料压盖

铸钢、不绣钢

支架

铸钢、不绣钢

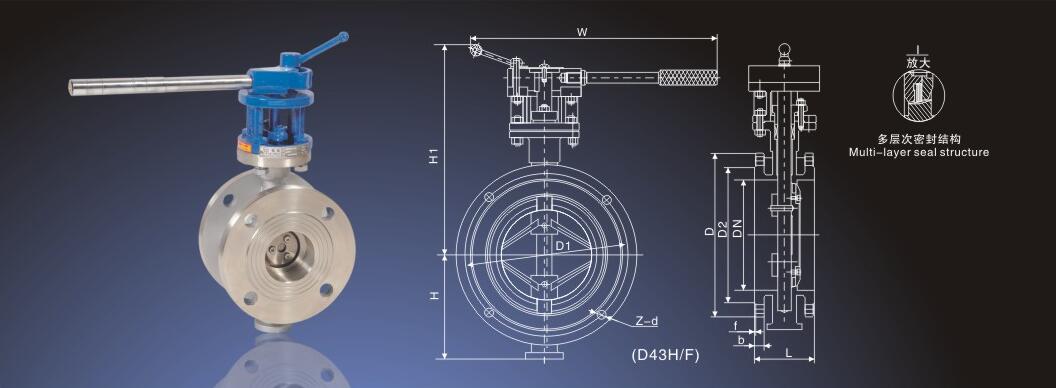

主要外形连接尺寸


DN

结构长度(标准值)

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

参考重量

1.0MPa

1.6MPa

2.5MPa

毫米mm

英寸Inches

L

W

H

H1

D

D1

D2

Z-d

D

D1

D2

Z-d

D

D1

D2

Z-d

(kg)

40

1 1/2

106

265

300

235

150

110

85

4-18

150

110

85

4-18

150

110

85

4-18

12

50

2

108

265

325

240

165

125

99

4-18

165

125

99

4-18

165

125

99

4-18

14

65

2 1/2

112

265

340

250

185

145

118

4-18

185

145

118

4-18

185

145

118

8-18

17

80

3

114

320

355

255

200

160

132

8-18

200

160

132

8-18

200

160

132

8-18

20

100

4

127

320

400

275

220

180

156

8-18

220

180

156

8-18

220

190

156

8-22

22

125

5

140

340

435

300

250

210

184

8-18

250

210

184

8-18

250

220

184

8-26

37

150

6

140

390

455

310

285

240

211

8-22

285

240

211

8-22

285

250

211

8-26

43
